氣體探測器的構造

2020.11.17　瀏覽量：898 次

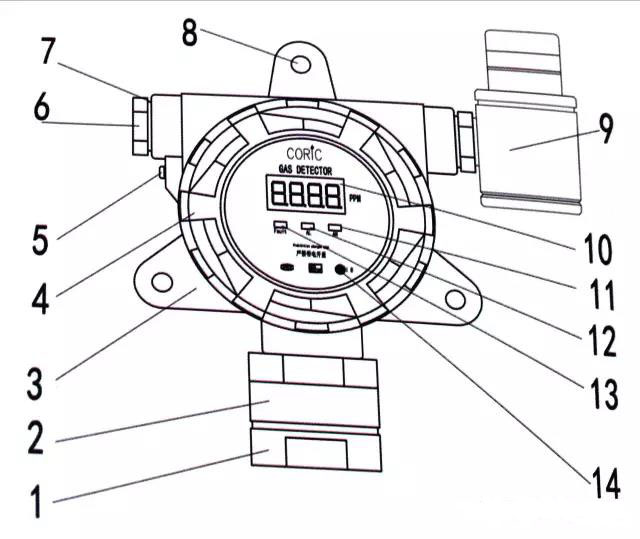

氣體探測器的構造相對來說較為簡單，主要由氣體探測器的殼體、傳感器模塊、顯示屏（可選）、聲光報警器（可選）、電源及信號連接線等組成。具體構造如下：

序號	名稱	序號	名稱
1	傳感器防護罩	8	固定安裝孔
2	傳感器	9	聲、光報警器
3	下殼體	10	顯示器
4	上殼體	11	高報警指示
5	接地螺絲	12	低報警指示
6	填料函	13	故障指示
7	電氣接口	14	紅外接收窗

1、傳感器防護罩
是用來保障傳感器安全使用和使用效率及使用壽命的重要部件，這里了解即可。
2、傳感器
傳感器種類較多，也是影響可燃氣體報警器價格的重要因素。因為不同類型的傳感器性能不一樣，價格也存在很大差別。
通常來說，可燃氣體報警器使用的是催化燃燒傳感器，有毒類氣體報警器使用的是電化學傳感器，另外還有紅外傳感器等。
傳感器價格：同比國產低于進口，性價比高；同比進口高于國產，性能卓越，價格略貴。
3下殼體
是實現可燃氣體報警器防爆功能主要零部件，在儀器下面。
4上殼體
是可燃氣體報警器防爆的主要零部件，在儀器上面。
5、接地螺絲
處于安全使用考慮，部分氣體場所使用可燃氣體報警器需要接地。
6、填料函
是接通電源線，串聯可燃氣體報警器前的零部件，后期被替換用。
7、電氣接口
是接通電源線，串聯可燃氣體報警器的主要部分，該部分需要做好防護處理，即可實現防水功能。
8、固定安裝孔
是固定安裝可燃氣體報警器的安裝孔，用戶安裝該安裝孔進行安裝即可。
9、聲、光報警器
是可燃氣體報警器檢測出可燃氣體泄漏濃度達到報警下限時，發出聲音、光閃警示部件。
10、顯示器
是顯示可燃氣體報警器檢測可燃氣體濃度數值及后期調試可燃氣體報警器參數數值的顯示屏。
11、高報警指示
檢測可燃氣體達到50%數值時，產生高頻高爆。
12、低報警指示
檢測可燃氣體達到50%數值時，產生低頻高爆。
13、故障指示
如果檢測出現故障，該部分會間隔閃爍，用來提醒現場工作人員，做好安全檢查防護。
14 紅外接收窗
接收紅外遙控器信號，標準距離10米。

以上就是關于氣體探測器的構造的介紹，相關閱讀推薦：《氣體探測器包括哪些》、《可燃氣體探測器可分為哪幾種》、《氣體分析儀器的結構組成》、《可燃氣體探測器是什么樣子》。
