                  電廠水汽監測為何必須采用ppb級硅表與鈉表？




                  2026.04.02　瀏覽量：26 次








                  在火力發電機組運行中，水汽品質是決定熱力設備安全性與經濟性的生命線。隨著機組參數向超臨界、超超臨界邁進，水質控制指標已從過去的ppm級邁入了ppb級。要在如此嚴苛的標準下實現精準管控，常規儀表已無法勝任，配備高精度的硅表和鈉表成為化學監督的必然選擇。





                  電廠水汽監測為何必須采用ppb級硅表與鈉表？





                  從標準看趨勢：ppb級是硬性門檻




                  根據現行國家標準 《GB/T 12145-2016 火力發電機組及蒸汽動力設備水汽質量》 （2025年復審結論為“繼續有效”），不同壓力等級的鍋爐對給水、蒸汽中的雜質含量有嚴格規定。以二氧化硅和鈉離子為例，典型控制限值如下表所示：









監測項目
適用場景
典型控制限值 (GB/T 12145-2016)
單位






二氧化硅 (SiO?)
超臨界、亞臨界機組給水
一般要求 ≤ 10～20
μg/L (ppb)




二氧化硅 (SiO?)
汽包鍋爐爐水
隨壓力變化，通常 ≤ 100～600
μg/L (ppb)




鈉離子 (Na?)
超臨界、亞臨界機組給水
一般要求 ≤ 2～5
μg/L (ppb)




鈉離子 (Na?)
蒸汽品質
一般要求 ≤ 3～10
μg/L (ppb)









                  注：具體限值因機組類型、壓力等級及水樣點位而異，以上為常見范圍，準確數據請查閱標準原文第5章。







對于高參數機組，給水中的二氧化硅濃度需控制在10-20ppb，鈉離子低至2-5ppb。監測儀表的檢測下限和精度必須遠優于這些數值。只有專業的ppb級硅酸根分析儀和鈉離子分析儀才能滿足要求。





隱患的潛伏：為何必須精確到ppb？




                  幾ppb的雜質真的會造成嚴重后果嗎？答案是肯定的。





                  硅的沉積：二氧化硅隨壓力和溫度升高，其蒸汽溶解攜帶能力急劇增加。當蒸汽在汽輪機內降溫降壓后，硅會以堅硬的硅酸鹽形態析出，沉積在葉片和噴嘴表面，降低汽輪機效率（嚴重時可達5%-10%），破壞轉子動平衡，引發振動甚至設備損毀。因此，在除鹽水、凝結水處理環節，必須使用高靈敏度的在線硅表實時監測。





                  鈉的腐蝕：鈉離子在高溫下與爐管保護膜反應，生成低熔點化合物，導致保護膜破壞，引發堿性腐蝕或應力腐蝕開裂。對于超臨界直流鍋爐，沒有汽包排污，鈉離子會直接進入過熱器和汽輪機，威脅整個熱力循環。高精度鈉表就成了守護汽輪機安全的第一道防線。





                  實際運行中，我們最在意什么？




                  電廠化學監督人員拿到一臺新儀表，腦子里轉的無非這幾件事：測不準怎么辦？漂移了誰去校？三天兩頭壞，備件貴不貴？能不能直接進DCS？把這些問題落到具體指標上，就是分辨率、重復性、響應時間、維護周期和通訊方式。



                  贏潤環保的四款ppb級分析儀器，剛好覆蓋了實驗室比對和在線連續監控兩種場景，關鍵參數對比如下：









儀器型號
分辨率
示值誤差
響應時間
維護要點
通訊輸出






ERUN-ST3-C5（硅表）

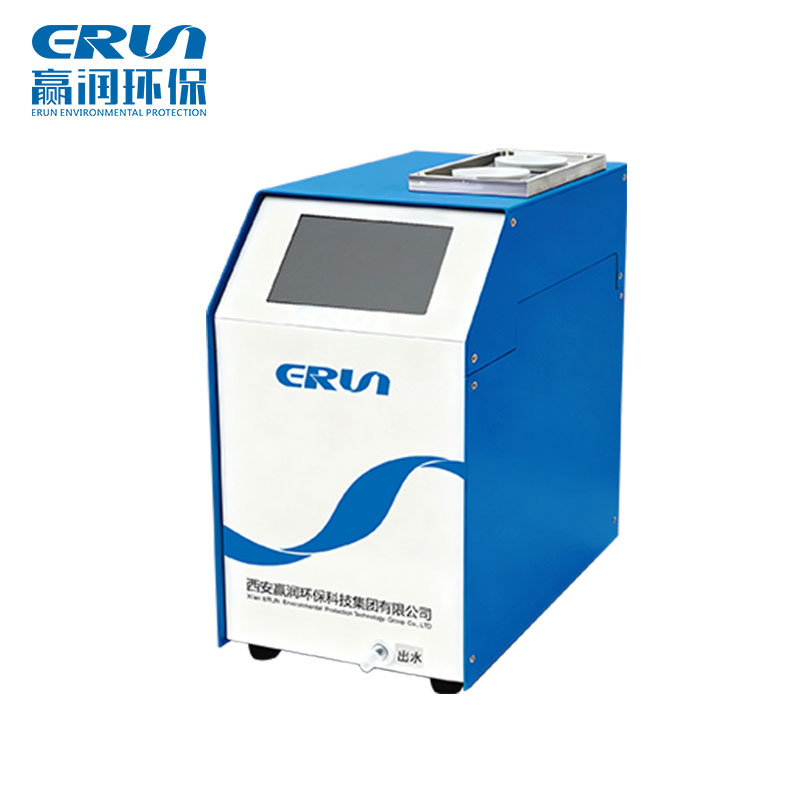

臺式水質微量硅酸根檢測儀ERUN-ST3-C5
0.01 μg/L（ppb）
±1% F.S.
快速模式
約60mL/水樣
USB數據導出




ERUN-SZ3-C5（在線硅表）

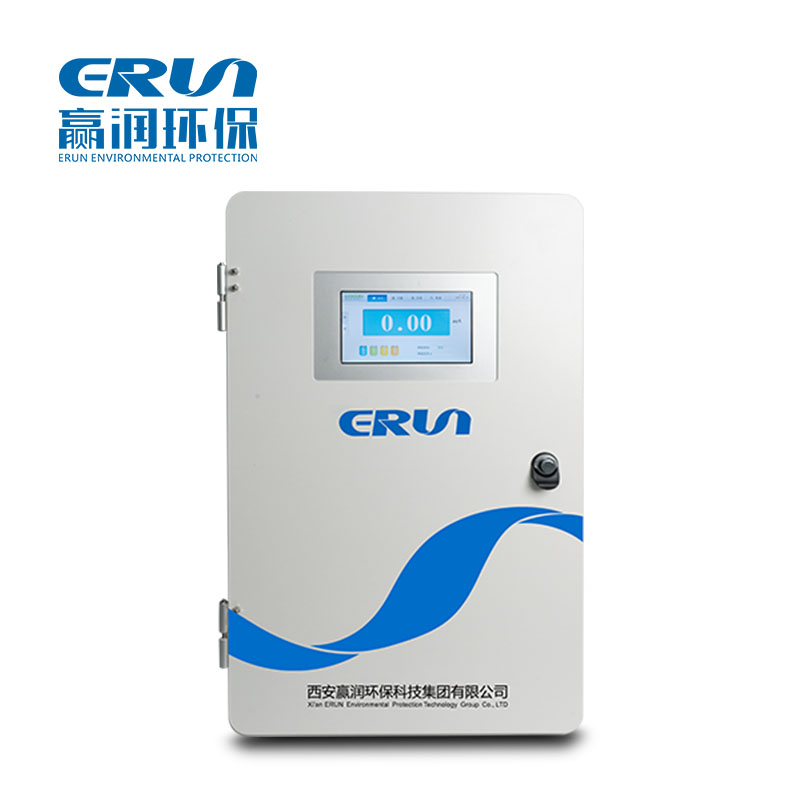

水質硅酸根(SiO2)在線監測系統ERUN-SZ3-C5
0.01 μg/L（ppb）
±1% F.S.
周期約12分鐘
2L/45天
4-20mA+RS485




ERUN-ST3-M6（鈉表）

臺式水質鈉度計Na+表ERUN-ST3-M6
0.01 μg/L（ppb）
±0.5μg/L
T90≤2分鐘
電極清洗
USB數據導出




ERUN-SZ3-M6（在線鈉表）

水質鈉離子在線分析儀ERUN-SZ3-M6
0.01 μg/L（ppb）
±0.5μg/L
T90≤2分鐘
電極再生，無需試劑
4-20mA+RS485











                  在線儀表配備4-20mA輸出，可直接接入DCS。鈉表在線型號無需試劑，僅需電極填充液，運行成本較低。所有儀表的水樣溫度適應范圍為5～50℃，滿足現場取樣條件。精度指標符合《DL/T 677-2018 發電廠在線化學儀表檢驗規程》的檢驗要求。





                  一臺百萬千瓦級超臨界機組，汽輪機葉片上沉積1毫米硅酸鹽垢，每年因效率下降造成的燃煤損失可達數百萬元；一次鈉離子超標導致的鍋爐管爆漏非計劃停運，直接與間接損失以千萬元計。GB/T 12145-2016中那些看似苛刻的ppb級限值，正是基于熱力設備全壽命周期成本的深刻考量。配備了贏潤環保的ERUN系列硅酸根分析儀和鈉離子分析儀，化學監督人員能夠?qū)崟r捕捉硅和鈉的微小波動，在雜質累積到危險濃度之前觸發預警或聯鎖處理。這不是過度配置，而是現代高參數機組安全、經濟、長周期運行的基本保障。
