                  低濁度在線分析儀氣泡干擾成因與帶壓密封流道解決方案




                  2026.03.26　瀏覽量：5 次








                  在水廠運行管理中，濁度是評價濾池運行效率、判斷水質安全的關鍵指標?！渡铒嬘盟l(wèi)生標準》（GB 5749-2022）將出廠水濁度限值設定為1 NTU，而許多水廠的內控標準已收緊至0.1 NTU以下。當監測目標進入0.1 NTU甚至0.01 NTU量級時，傳統在線濁度儀開始暴露出數據漂移、讀數跳變、氣泡干擾等問題。這些技術難題的背后，涉及光學結構、流路設計、光源穩定性等多個專業層面的考量。贏潤環保推出的低濁度在線分析儀ERUN-SZ4-A-B6C，正是針對低量程監測場景進行專項優化的技術方案。





                  低濁度在線分析儀氣泡干擾成因與帶壓密封流道解決方案





                  低量程濁度監測的技術瓶頸：氣泡干擾與光路穩定性







                  技術人員在實際運行中常遇到一種情況：出廠水濁度在線監測儀顯示0.3 NTU，但實驗室取樣檢測僅為0.05 NTU。這種偏差的根源往往不是傳感器精度不足，而是水樣中的微小氣泡被誤判為顆粒物。





                  從原理上看，90°散射法濁度計無法區分散射光來自顆粒物還是氣泡。當水樣流經普通流通池時，壓力變化或管路紊流會導致溶解氣體析出，形成直徑數十微米的微氣泡。這些氣泡的散射特性與顆粒物高度相似，造成濁度讀數系統性偏高。這一問題在冬季水溫較低時尤為突出，因為低溫水中溶解氣體飽和度更高，進入儀器內部后更容易析出。





                  另一個技術難點在于低濁度區間對光路穩定性的苛刻要求。當水樣濁度低于0.1 NTU時，散射光信號極其微弱，任何光源波動、窗口污染或電子噪聲都會被放大。常規LED光源的波長漂移和光強衰減，在低量程監測中會導致顯著的測量誤差。因此，一臺可靠的水廠低濁度監測儀必須從光源、光路、流路三個維度進行系統化設計。





                  帶壓密封流道的設計邏輯：從結構上消除氣泡干擾







                  低量程水質濁度在線監測儀ERUN-SZ4-A-B6C的設計思路，是從流路結構入手解決氣泡問題。該儀器采用耐壓型測量流道，整條水路為密封式結構，可承受≤0.6MPa的工作壓力，內置消泡功能。與傳統流通池相比，這種設計的核心差異在于：

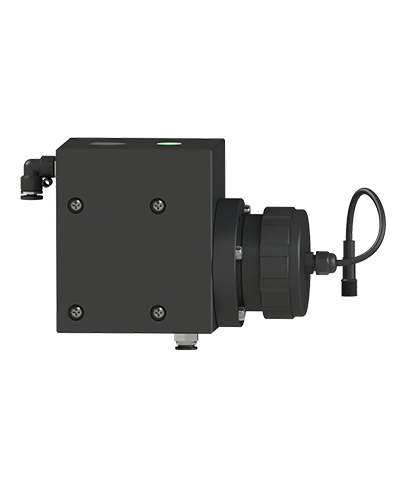

                  低濁度在線分析儀ERUN-SZ4-A-B6C傳感器示意圖

傳感器示意圖





                  水樣以100-1000mL/min（建議500mL/min）的流量穩定流過光學檢測區域，全程保持與管道相近的壓力狀態。壓力穩定意味著溶解氣體不會因降壓而大量析出，從源頭減少了氣泡生成。密封流道同時避免了水樣與大氣接觸，消除了二次污染的可能。





                  對于水廠工藝而言，這一設計意味著儀器可以安裝在濾池出水管路或送水泵房入口等帶壓位置，無需設置減壓或脫氣裝置，簡化了采樣系統配置。贏潤環保在流道結構上的這一創新，直接回應了水廠現場運行中“氣泡導致讀數跳變”的長期困擾。





                  激光光源與光學窗口自清潔的協同作用







                  在低量程濁度監測中，光源穩定性直接影響測量精度。該儀器采用660nm激光光源，相較于傳統LED光源，激光具有單色性好、波長穩定、光束集中的特點。從光學原理看，激光的窄帶寬特性使檢測器可以更有效地濾除環境光干擾，在微弱散射光信號下獲得更高的信噪比。





                  光學窗口污染是影響長期穩定性的另一關鍵因素。即使微量的生物膜或沉積物附著，也會造成散射光衰減，導致讀數偏低。該儀器配置了光學窗口自動清潔功能，可定期清除窗口表面的附著物，將人工維護周期從數天延長至數周甚至數月。對于水廠技術人員而言，這直接降低了現場巡檢頻率和探頭校準的工作量。





                  技術參數與應用場景的匹配分析











技術參數
數值
對水廠運行的意義






檢出限
0.005 NTU
可捕捉0.01 NTU級微小濁度變化，預警濾池穿透




分辨率
0.0001 NTU（<1 NTU）
滿足0.1 NTU內控標準的精細監控需求




精度
±2% 或 ±0.02 NTU
實驗室級精度遷移至在線監測場景




響應時間
≤120秒
實時反映工藝調整后的水質變化




工作壓力
≤0.6 MPa
可直接安裝于帶壓管路，無需減壓裝置




自清潔
有
降低探頭清洗頻率，減少現場維護

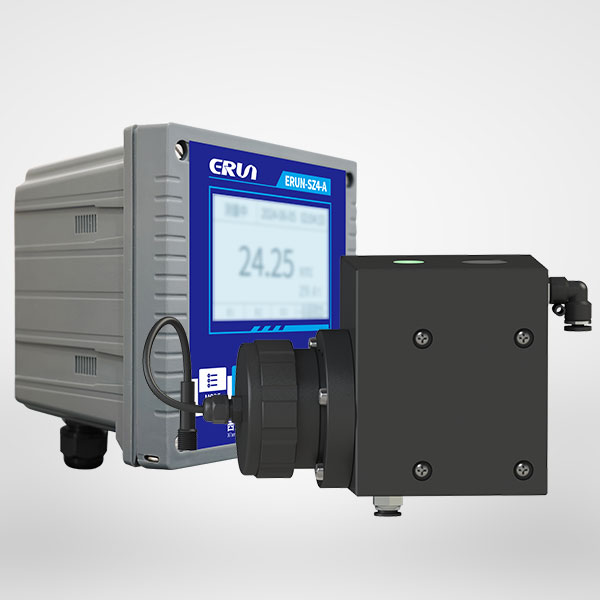

低濁度在線分析儀ERUN-SZ4-A-B6C



                  低濁度在線分析儀ERUN-SZ4-A-B6C





從水廠實際應用來看，這款低濁度在線分析儀主要適用于以下工藝節點：



                  濾池出水監測：單格濾池出水濁度變化可反映濾層過濾效率。當濁度從0.02 NTU上升至0.05 NTU時，可能預示濾池需要反沖洗或存在局部穿透。0.005 NTU的檢出限能夠捕捉這種早期信號。



                  出廠水監控：水廠總出水口是水質安全的最后一道防線。在0.1 NTU以下的內控標準下，需要儀器具備足夠的分辨率和穩定性，避免誤報警或漏報警。



                  膜處理工藝：超濾、反滲透系統的出水濁度是判斷膜完整性的直接指標。一旦膜絲斷裂，濁度會從接近0 NTU瞬間升高。高分辨率的在線監測可以在膜泄漏初期發出預警。





                  校準與數據可靠性的技術保障







                  對于技術人員而言，儀器的校準方式和數據可追溯性同樣關鍵。該儀器支持多種校準模式：出廠默認曲線適用于常規場景；單點校準可用于零點修正；福爾馬肼兩點校準滿足大多數精度要求；2至6點定制校準適用于對線性度有更高要求的應用。





                  信號輸出同時支持RS485（Modbus RTU）和4-20mA，可接入水廠自控系統或SCADA平臺。數據可實時上傳至中控室，實現濁度變化趨勢分析與歷史數據回溯。這種開放性接口設計，使在線濁度儀能夠無縫融入水廠現有自動化體系，而非作為一個孤立設備運行。





                  低量程濁度在線監測的技術核心，在于將實驗室級別的檢測精度穩定遷移至工業現場環境。從氣泡干擾的結構性抑制，到激光光源的穩定性設計，再到自動清潔的低維護方案，這些技術細節共同決定了在線監測數據的可信度。對于水廠運行管理人員而言，選擇一臺適配低濁度場景的水廠低濁度監測儀，本質上是選擇一套能夠長期穩定、精準響應的水質監控工具。
