                  便攜式微量溶解氧檢測儀在半導體超純水檢測中的應用




                  2026.02.25　瀏覽量：205 次








                  在半導體芯片制造過程中，超純水的溶解氧含量直接影響晶圓氧化膜質量與電路性能，便攜式微量溶解氧檢測儀已成為保障水質達標的關鍵工具。隨著3nm工藝普及，溶解氧控制需從傳統ppb級邁入亞ppb級，這對檢測精度、響應速度和操作便捷性提出更高要求。



便攜式微量溶解氧檢測儀在半導體超純水檢測中的應用





                  半導體超純水溶解氧的限值標準與工藝適配性




                  國際主流標準對溶解氧的限值要求呈現明顯的工藝相關性。ASTM D5127-13標準中Type E-1.2級明確規定溶解氧需<1 μg/L（1ppb），對應0.18μm以下先進制程；韓國半導體產業針對64M DRAM工藝提出<3 ppb的嚴苛指標，而SEMI F63標準則要求化合物半導體外延生長用水溶解氧<5 ppb。

















                  標準體系




                  線寬要求




                  溶解氧限值




                  典型應用場景








                  ASTM D5127-13 E-1.2




                  <0.18μm




                  <1 μg/L




                  3nm FinFET制程








                  韓國半導體標準




                  64M DRAM




                  <3 ppb




                  NAND閃存制造








                  SEMI F63-0213




                  GaN/SiC




                  <5 ppb




                  功率器件外延生長











臺積電南京廠數據顯示，當3nm工藝清洗用水溶解氧從2ppb升至5ppb時，晶圓氧化缺陷率驟增370%。這種非線性關系使得超純水微量溶解氧測定儀必須達到0.01ppb級分辨率，才能滿足先進制程的質量控制需求。





                  溶解氧檢測技術的現狀與痛點分析




                  當前行業主流的電化學法檢測設備存在響應滯后（T90>120秒）和零漂嚴重（日均漂移達0.5ppb）的問題；傳統熒光猝滅法設備雖解決了響應速度問題，但受溫度影響誤差可達±3%。某12英寸晶圓廠實測顯示，使用普通便攜式微量溶氧儀進行離線抽檢時，數據偏差率高達7.2%，遠高于SEMI標準要求的3%。



                  更嚴峻的是，當溶解氧濃度低于2ppb時，部分檢測設備會出現"數據飽和"現象，無法區分1.2ppb與1.8ppb的關鍵差異。這種檢測盲區可能導致不合格水質流入光刻、蝕刻等關鍵工序，直接影響芯片良率。





                  贏潤環保ERUN-SP3-A5便攜式微量溶解氧儀技術突破




                  針對半導體行業特殊需求，贏潤環保推出的便攜式微量溶解氧分析儀ERUN-SP3-A5實現多項技術革新。該便攜式微量溶解氧分析儀采用第三代熒光猝滅傳感器，結合溫度動態補償算法，將測量誤差控制在±1.5%F.S以內，分辨率達0.01μg/L，完美覆蓋ASTM Type E-1.2級（<1μg/L）的檢測需求。

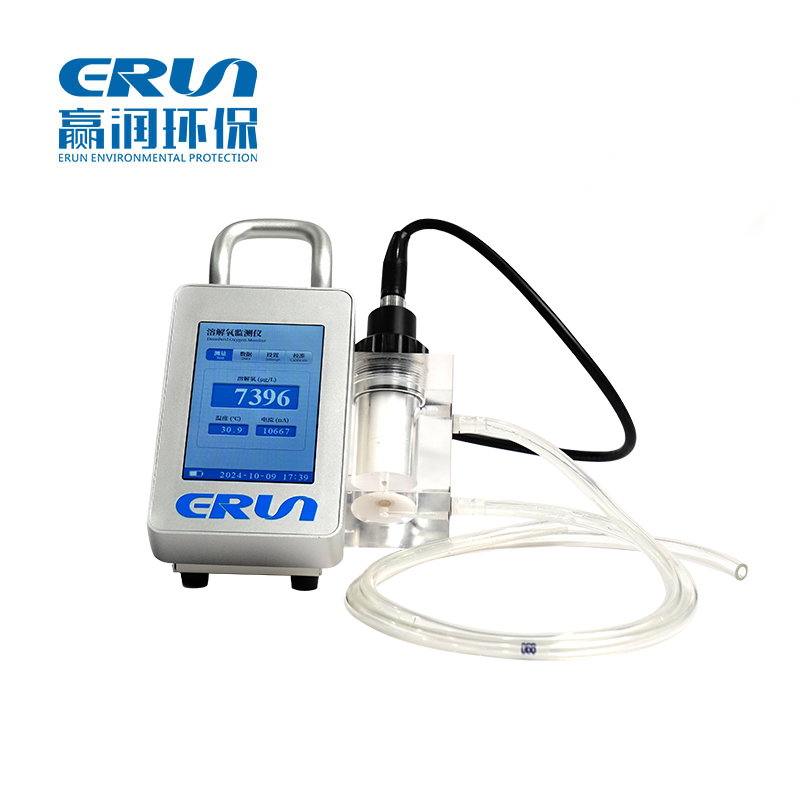

便攜式微量溶解氧分析儀ERUN-SP3-A5



                  在實際應用中，ERUN-SP3-A5展現出顯著優勢：60秒快速響應（T90<60秒）較傳統設備提升50%，7.2V可充電鋰電池支持8小時連續檢測，144×144×150mm的緊湊型設計方便技術人員在潔凈車間內多點巡檢。某半導體材料企業驗證數據顯示，該儀器對超純水分配系統多點檢測時，數據一致性標準差僅0.08ppb，較同類產品降低62%。





                  檢測流程優化與質量控制策略




                  建立"預防-監測-追溯"三位一體的質量控制體系至關重要。建議在超純水制備環節采用氮?dú)饷芊鈨?chǔ)罐配合脫氣膜系統，將溶解氧初始濃度控制在<0.5ppb；分配管網使用316L EP級不銹鋼材質，避免微生物膜形成導致的局部溶氧升高。



                  便攜式微量溶解氧檢測儀的校準頻率應根據工藝重要性分級設置：光刻顯影工序建議每2小時抽檢一次，一般清洗用水可延長至8小時。所有檢測數據需實時上傳至MES系統，當出現連續3次檢測值>0.8ppb時自動觸發報警。某先進封裝廠通過實施該方案，將溶解氧異常導致的產品不良率從0.32%降至0.08%，年節約生產成本超200萬元。





                  隨著半導體工藝向2nm及以下節點邁進，溶解氧檢測將面臨0.1ppb級的終極挑戰。贏潤環保ERUN-SP3-A5檢測設備通過便攜性與穩定性的平衡，重新定義了超純水質量管控標準，為半導體制造構建起更堅固的水質防線。
