焙燒車間氣體檢測儀安裝設計方案

項目背景

焙燒車間氣體檢測儀安裝設計方案是為了檢測焙燒車間產生的二氧化硫、硫化氫、一氧化碳以及氧氣等氣體濃度而設計，以保證現場車間的安全。此安裝方案僅為初步方案，可根據現場情況和客戶需要進行調整和改進。
安裝建議：固定式二氧化硫氣體檢測儀建議按國標5米-10米安裝一臺、固定式復合型三合一氣體檢測儀建議按國標5米-10米安裝一臺，每臺固定式二氧化硫氣體檢測儀距離釋放源（向上）0.3米-0.6米，每臺固定式復合型三合一氣體檢測儀距離釋放源（向上）0.5米-1.0米。

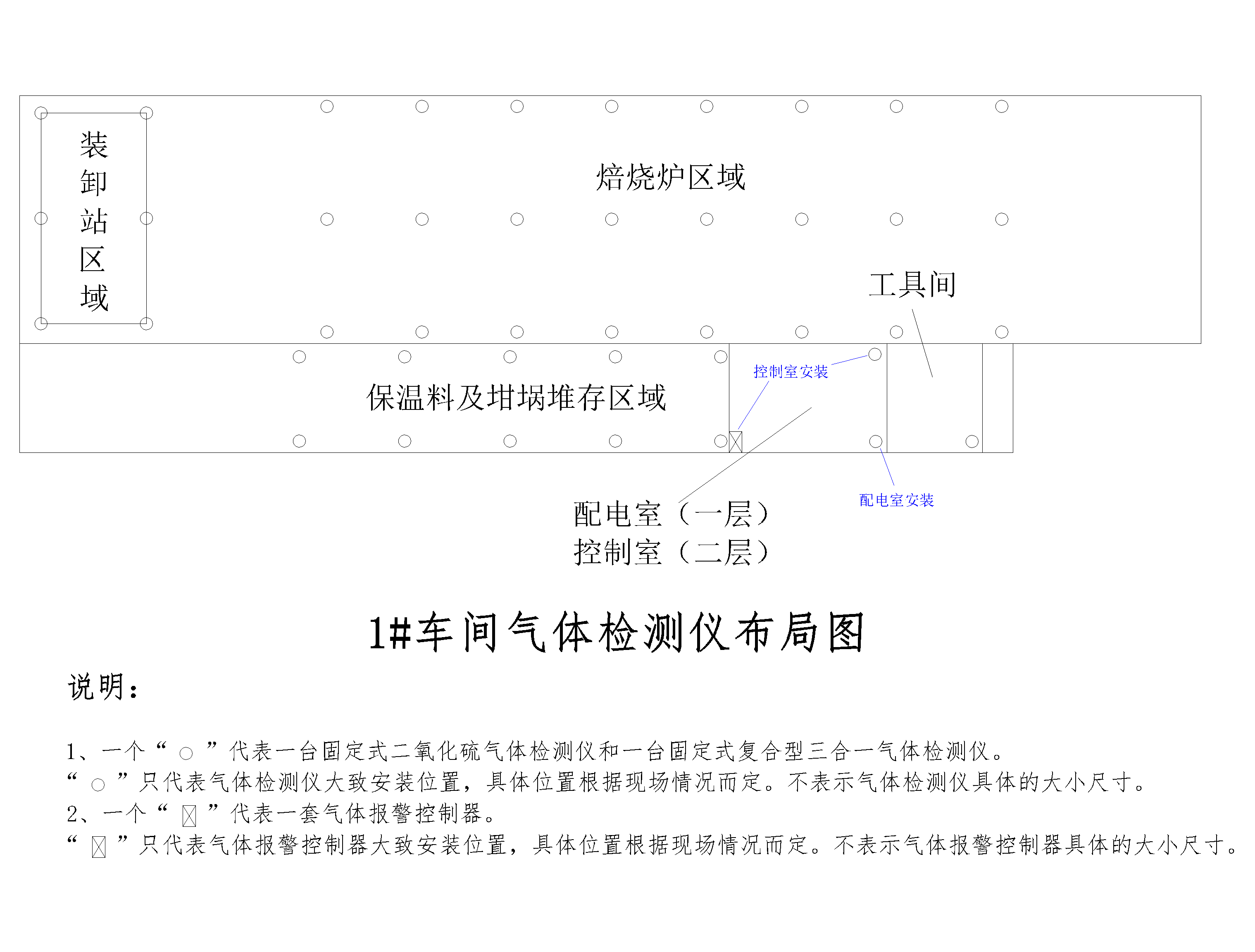

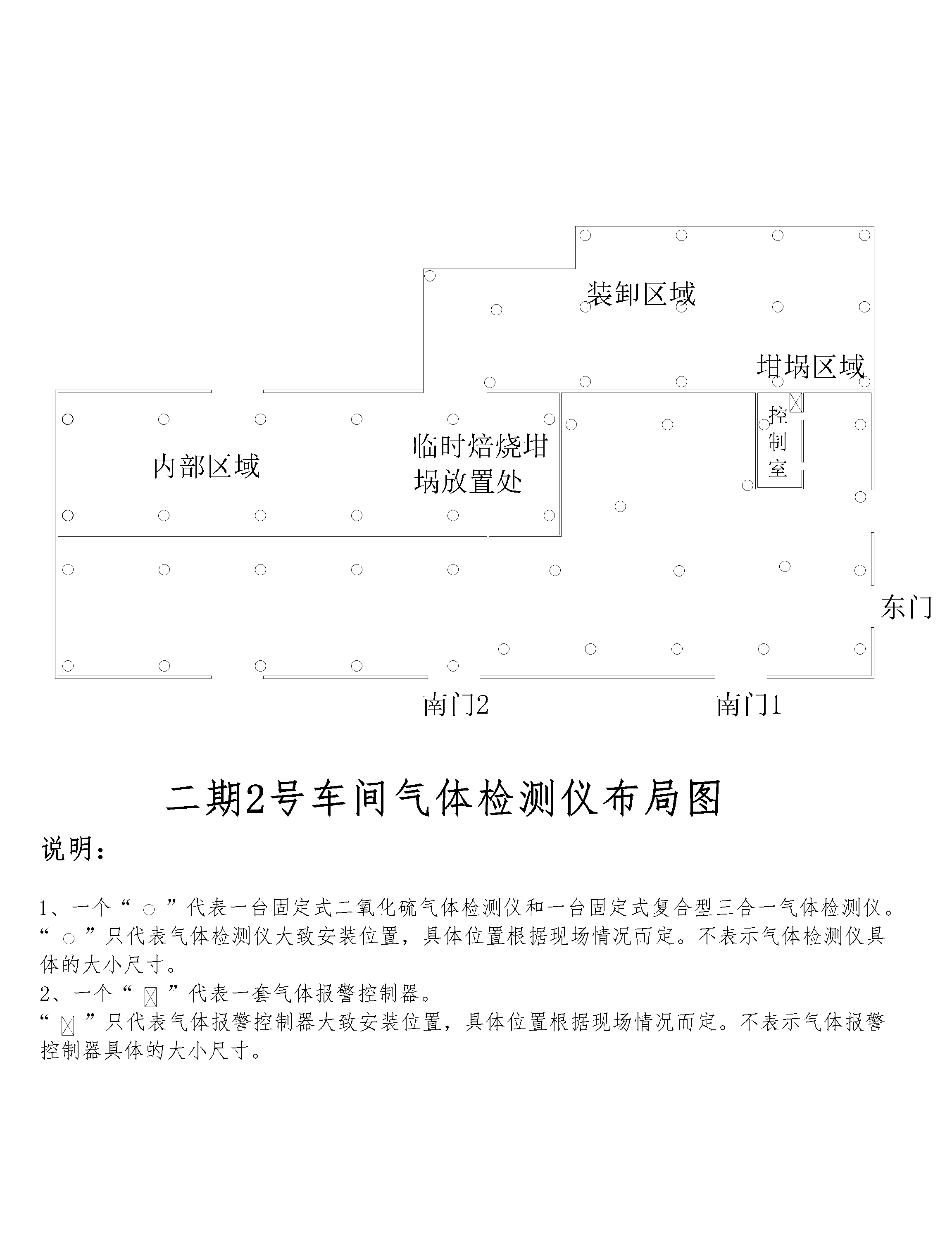

1#車間氣體檢測儀布局圖

設計依據

GBT 50493-2019 石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準（正式版）
GB3836.1-2000 爆炸性氣體環境用電氣設備
GB 3836.2—2010 爆炸性氣體環境用電氣設備隔爆型“d”
GB16808-2008 氣體報警控制器
GB12358-2006 作業場所環境氣體檢測報警儀通用技術要求
GB4208-1993 外殼防護等級標準
GB3836.4-2000 爆炸性氣體環境用電氣設備
GB50058-2014 爆炸和火災危險環境電力裝置設計規范

產品概述

一、主體設備表

序號	名稱	型號	品牌	單位	數量
1	固定式二氧化硫氣體檢測儀	ERUN-PG51SO2	贏潤【ERUN】	臺	96
2	固定式復合型三合一氣體檢測儀	ERUN-PG51S3	贏潤【ERUN】	臺	96
3	氣體報警控制器	ERUN-PG36E	贏潤【ERUN】	套	2

二、固定式二氧化硫氣體檢測儀

型號規格
ERUN-PG51SO2
固定式二氧化硫氣體檢測儀
主要技術 參數	檢測氣體：二氧化硫傳感器：進口高精度電化學原理傳感器測量范圍：0-20ppm 防爆標志：ExdIICT6Gb 防護等級：IP65 信號輸出：總線制RS485（RTU）

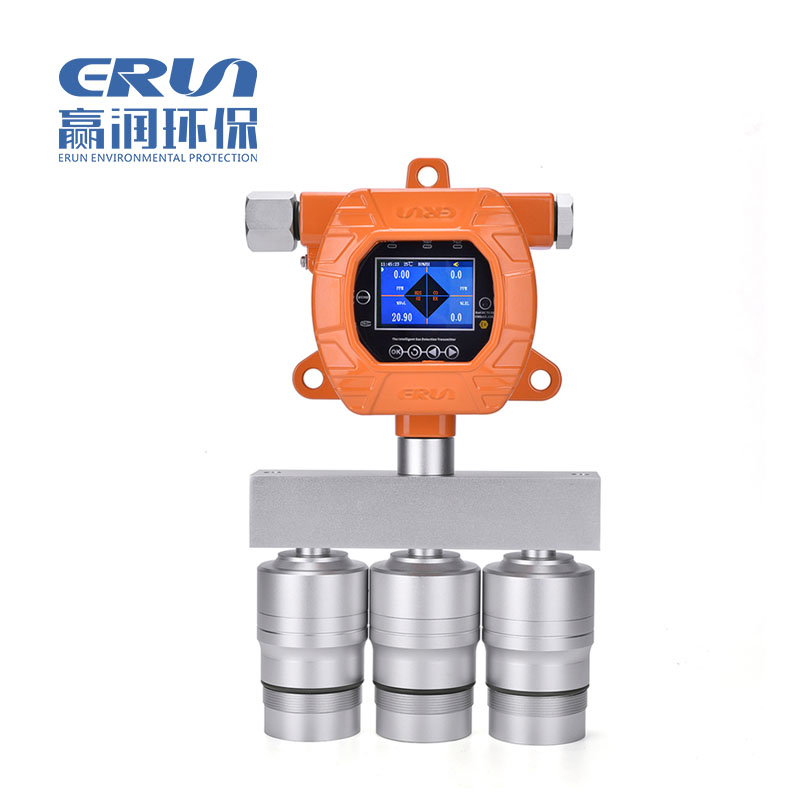

三、固定式復合型三合一氣體檢測儀

型號規格
ERUN-PG51S3
固定式復合型三合一氣體檢測儀
主要技術 參數	檢測氣體：一氧化碳，硫化氫，氧氣氧氣02：0-30%vol、進口電化學原理傳感器硫化氫H2S：0-100ppm、進口電化學原理傳感器一氧化碳CO：0-1000ppm、進口電化學原理傳感器防爆標志：ExdIICT6Gb 防護等級：IP66 信號輸出：總線制RS485（RTU）

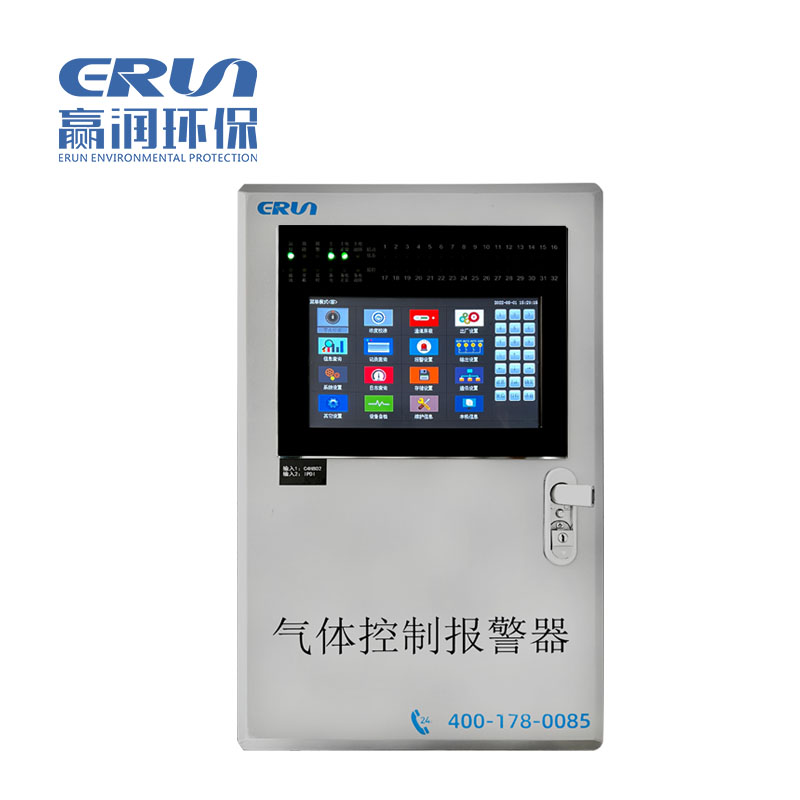

四、氣體報警控制器

型號規格
ERUN-PG36E
氣體報警控制器
主要技術 參數	信號輸入：RS485輸入。最多支持255通道輸入，32路繼電器輸出輸出信號：RS485（標準MODBUS協議）、 4-20mA（4路、8路可選）、以太網、無線（4G/3G/2G）等。顯示范圍：數字 0～99999 電源：AC 180~240V 50H/60Hz
