                  電捕焦油器后焦?fàn)t煤氣激光氧分析系統ERUN-XT3900S






                  ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統項目概述：


                  ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統主要是針對煤化工行業中經過電捕焦油器后焦?fàn)t煤氣中的氧氣濃度含量的檢測分析，檢測范圍為0~5%VOL，測量原理為TDLAS可調諧半導體激光吸收光譜技術，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。

                  電捕焦油器后焦?fàn)t煤氣激光氧分析系統



                  原位式激光氣體分析儀?抽氣式激光氣體分析儀

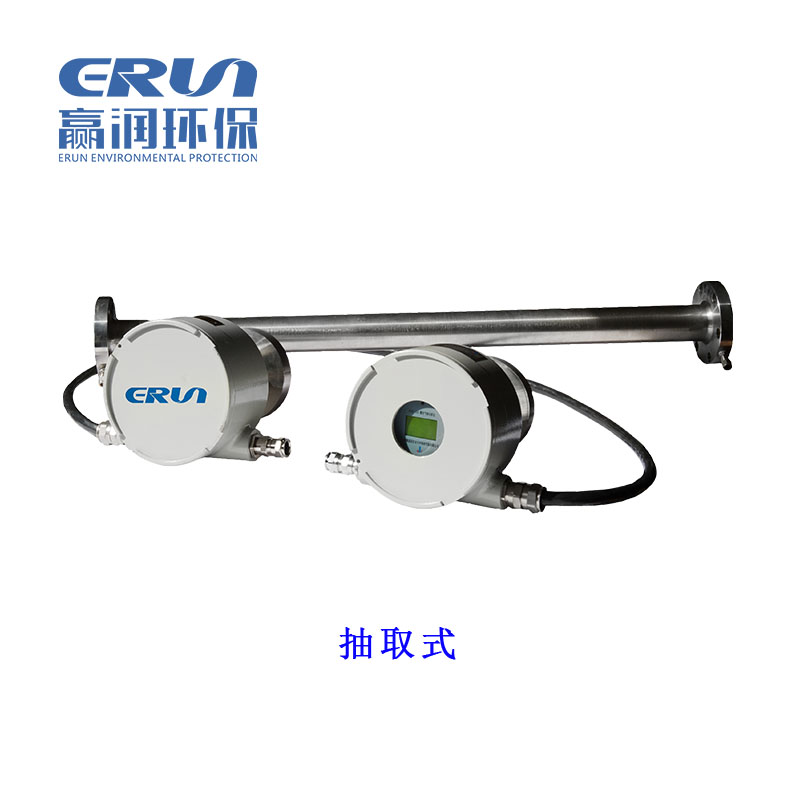

原位式激光氣體分析儀                                                                抽氣式激光氣體分析儀






                  ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統產品描述：


                  1、檢測（取樣點）位置及組份含量



                  • 冷卻器廢氣進口
                    •

                  • 檢測組份：O2：0～5%，0～25%
                    •

                  • 檢測原理：原位式激光（TDLAS）
                    •


2、取樣方式：原位安裝

3、分析系統設計核心：實時在線取樣分析

4、產品概述

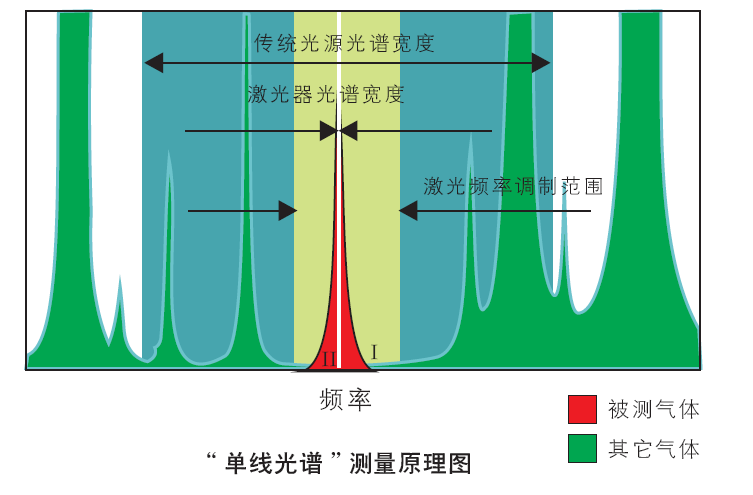

激光分析儀采用TDLAS技術，TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可調諧半導體激光吸收光譜技術的簡稱，該技術利用半導體激光器窄線寬、可調諧的特性（如圖一激光光源頻寬為紅外分光光源的１／１０６），對氣體分子的單個吸收譜線進行分析，所選吸收譜線波長附近無其他氣體組分的吸收譜線，從原理上避免了背景氣體組分對待測氣體的交叉吸收干擾。


                  TDLAS可調諧半導體激光吸收光譜技術





                  5、結構圖





電捕焦油器后焦?fàn)t煤氣激光氧分析系統結構圖

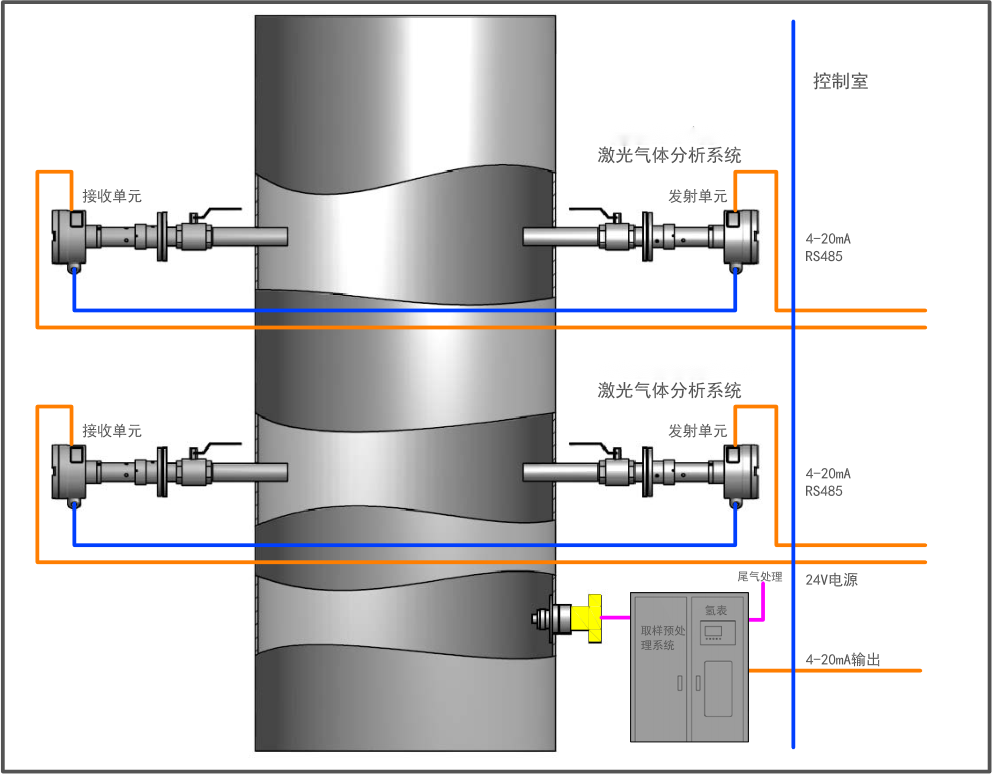

圖2 儀器現場安裝示意圖










                  ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統技術參數：




                  • 產品名稱：電捕焦油器后焦?fàn)t煤氣激光氧分析系統
                    •

                  • 型    號：ERUN-XT3900S
                    •

                  • 品    牌：贏潤環保
                    •

                  • 氣體種類：O2       量程范圍：0～5%，0～25%
                    •

                  • 線性誤差：≤±1% 全量程
                    •

                  • 量程漂移：≤±1% 全量程
                    •

                  • 重復性誤差：≤±1% 全量程
                    •

                  • 響應時間：2S（可調）
                    •

                  • 吹掃氮?dú)鈮毫Γ?.3~0.8MP（原位式）
                    •

                  • 防爆等級：Ex d IIC T6 Gb
                    •

                  • 防護等級：IP65
                    •

                  • 模擬輸出：4-20mA
                    •

                  • 儀表供電：24V DC
                    •











                  ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統依據標準：


                  GB3836.01～05-2000 爆炸環境用防爆電器設備

GB50058-92 爆炸和火災危險環境電力裝置設計規范

GB50093-2002 自動化儀表工程施工及驗收規范

GB12519-90 分析儀器通用技術條件

GB11606.1～17-89 分析儀器環境試驗方法

GB50169   電氣裝置安裝工程接地裝置施工及驗收規范

HG/T20505-2000 過程測量與控制儀表的功能標志及圖形符號

HG/T20510-2000 儀表供氣設計規定

HG 20516-2000 自動分析器室設計規定

HG/T21581-95 分析儀表系統管路連接安裝圖冊

HG/T 20636～20639-1998 化工裝置自控工程設計規定

EEMUA NO.138 在線分析儀系統的設計和安裝

ANSI/ASME-B16.34法蘭閥、螺紋閥和焊接閥

ANSI/ASME-B16.5法蘭標準

SH/T 3006-2003 石油化工控制室和自動分析室設計規范

SH/T 3018-2003 石油化工安全儀表系統設計規范

SH/T 3019-2003 石油化工儀表配管、配線設計規范

SH/T 3081-2003 石油化工儀表接地設計規范

SH/T 3104-2000 石油化工儀表安裝設計規范

SH/T 3063-1999 石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范








                  ERUN-XT3900S電捕焦油器后焦?fàn)t煤氣激光氧分析系統工作條件：


                  ◆ 環境溫度： -10 ℃—45 ℃

◆ 相對濕度： ＜ 90%

◆ 工作現場無顯著振動，工作現場無強磁場干擾，并且有良好的接地。

◆ 電源： 220V ± 10%   50Hz ± 10%

◆ 容量： 不大于 4KVA

◆ 高純氮?dú)猓?0.4～0.7Mpa

◆ 耗氣量： 每小時不大于 20m³

◆ 分析系統適用工況：工藝管路

◆ 樣氣溫度： 0～500 ℃

◆ 樣氣壓力： -10Kpa～+15 Kpa

◆ 粉塵含量：≤ 50mg /m³

◆ 水汽含量：可適用飽和水汽

◆ 輸樣管長：＜ 50m

◆ 有害雜質：水份、粉塵、硫化物、焦油、腐蝕物、結晶物等
